עיבוד שבבי
CNC ממוחשב
כרסום, חריטה וחריטה משולבת כרסום

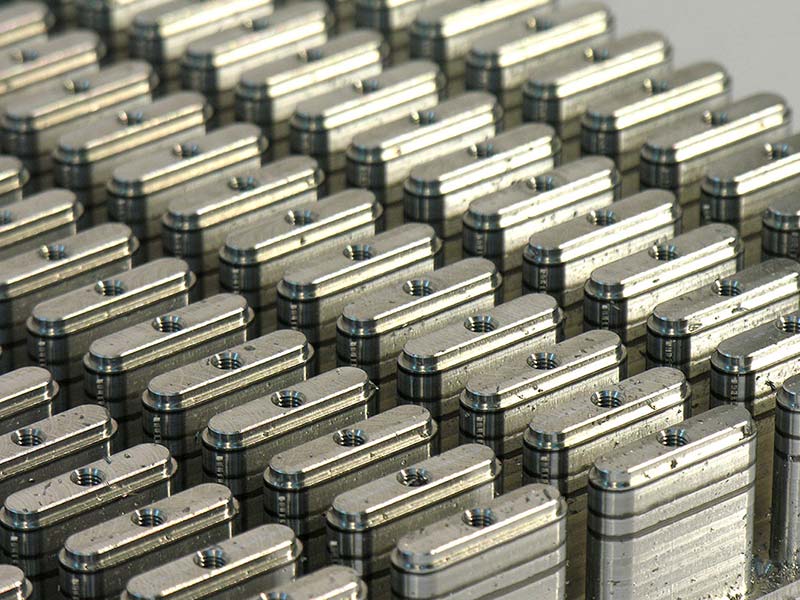

הסדנה המכאנית מתמחה בייצור תבניות וחלקים בעיבוד שבבי ממוחשב CNC באיכות הביצוע הגבוהה ביותר בכרסום, חריטה וחריטה משולבת כרסום.
הסדנה המכנית מעמידה לרשות לקוחותיה מערך עיבוד שבבי מדויק, הכולל מרכזי עיבוד שבבי עם מכונות 3-4-5 צירים, בניהם מרכזי עיבוד 5 צירים סימולטניים ומחרטה מכרסמת ממוחשבת. כמו כן, אנו מתמחים בביצוע פעולות מיקרוסקופיות ועיבוד בקטרים מזעריים עם מקדחים וכרסומים של עד 0.2 מ"מ.
שילוב של ידע וניסיון רב שנים עם הטכנולוגיות המתקדמות והמדויקות ביותר, מאפשר לצוות הסדנה לייצר רכיבים העומדים בסטנדרטים הגבוהים ביותר.

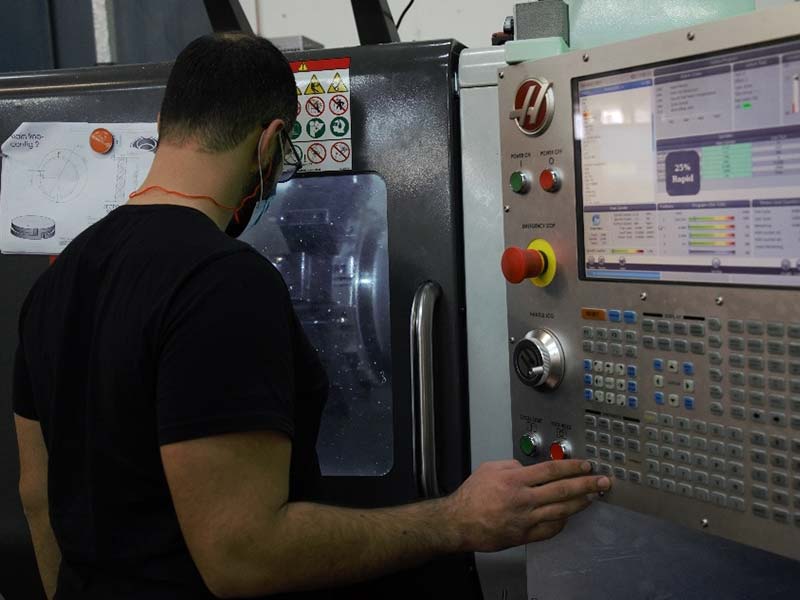

צוות הסדנה המכנית מלווה את תהליך הייצור בעיבוד שבבי משלב קבלת הקבצים ומקיים דיאלוג רציף עם הלקוח, לאורך תהליך היצור. תהליך העבודה כולל בדיקת היתכנות ליצור, בדיקת טולרנסים ווידוא התאמת הרכיבים, וכן תמיכה בבחירה ואיתור חומרים.
בנוסף הסדנה מספקת פעולות משלימות של גימורים בהתזת חול, ליטוש וציפויים. בסיום העבודה מתבצעת בקרת איכות והתאמת חלקים בהרכבה, לפי הצורך.
העבודה מתבצעת ברמת האיכות, בזמנים ובתקציב שהוגדרו מראש.
חומרים
מתכות:
אלומיניום, פליז, נירוסטה, פלדה, טיטניום
פולימרים:

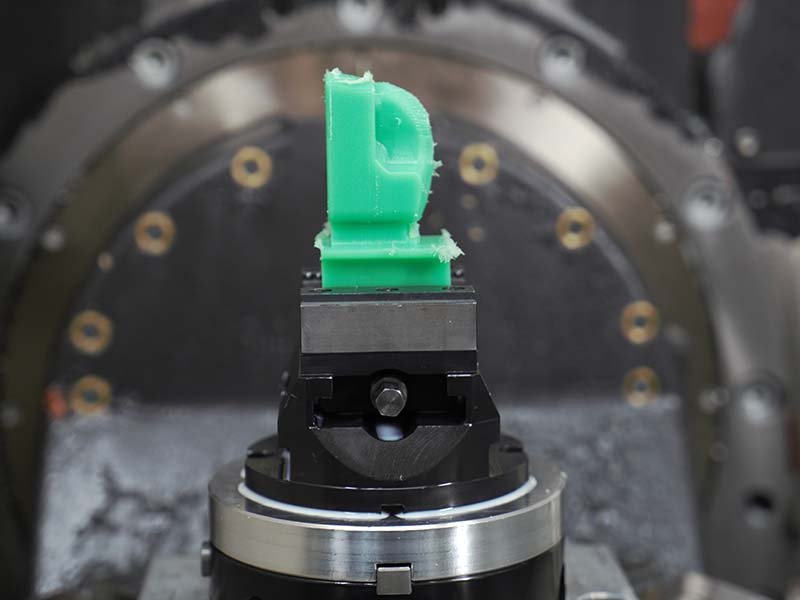

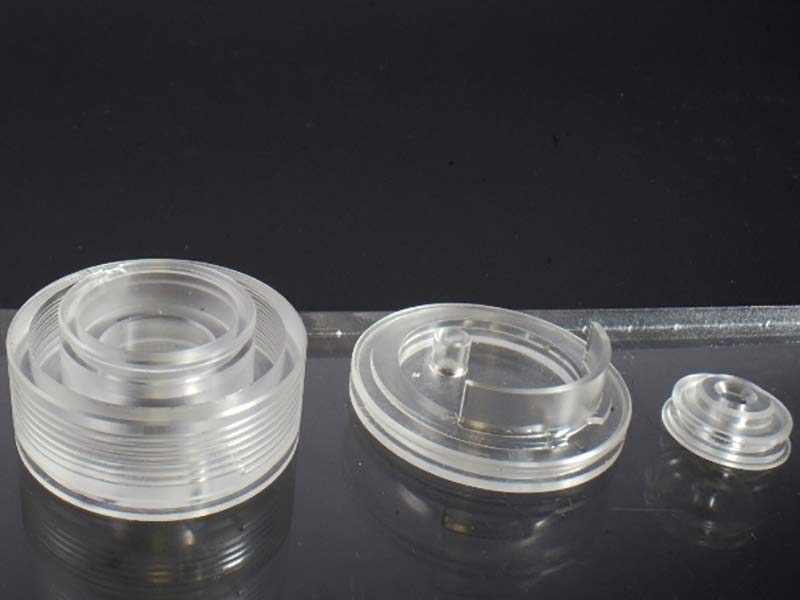

PC, PVC, ABS, PEEK, ULTEM, PE, Acetal POM
כרסום

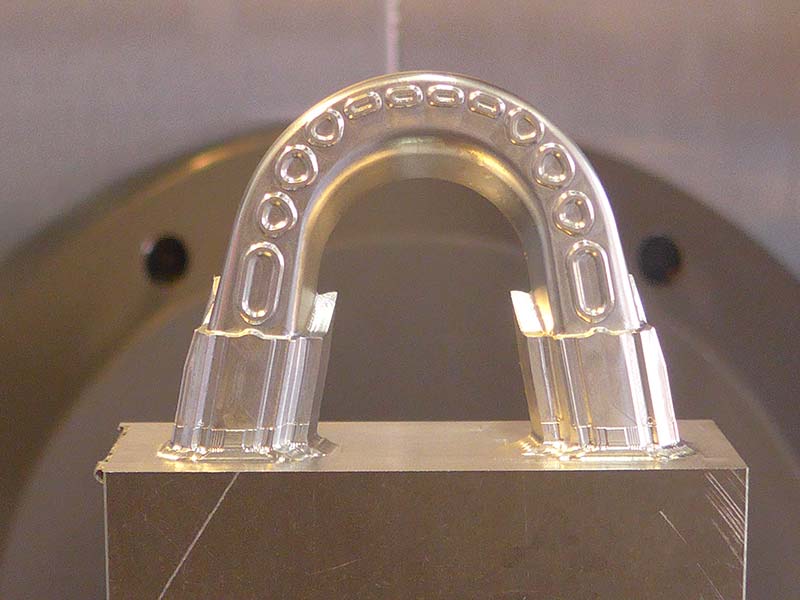

טכנולוגיית כרסום בCNC מאפשרת עיבוד מדויק ואיכותי של חומר גלם בצורת לוחות או גושים ליצירה של צורות גיאומטריות מורכבות.

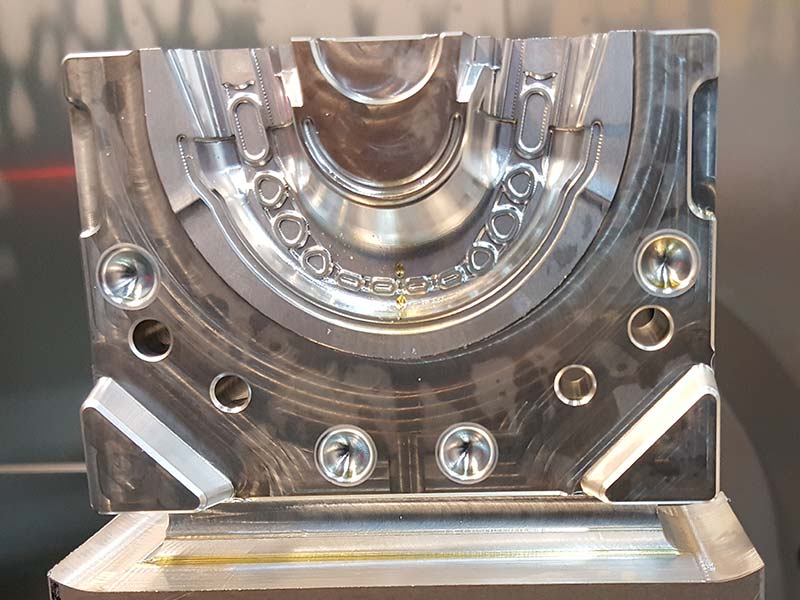

בסדנה מתבצעות עבודות כרסום לייצור תבניות וחלקים מורכבים ברמת דיוק גבוהה ביותר, הכוללים כרסום עמוק, חיתוך ופריסה באמצעות כרסום, תיקון רכיבים על ידי כרסום ועוד.

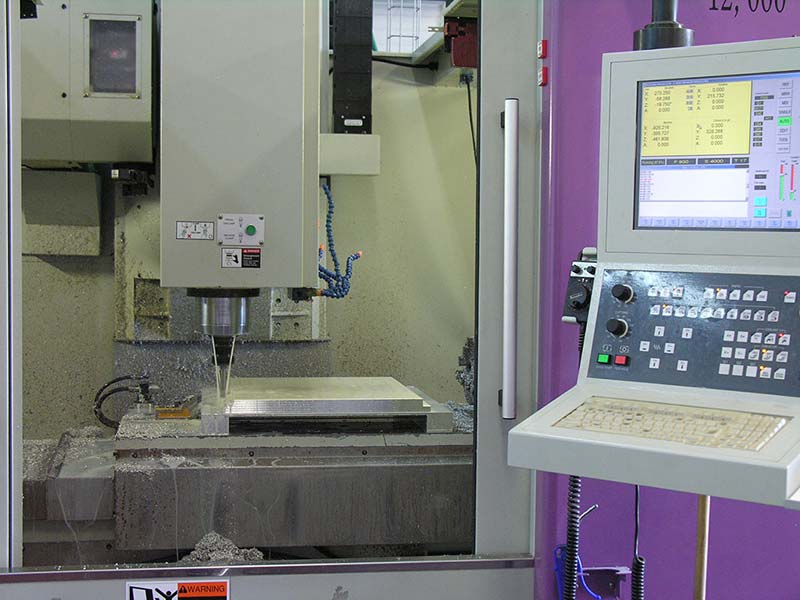

מחלקת הכרסום שלנו, הכוללת מרכזי עיבוד CNC של 3-4-5 צירים סימולטניים, בעלת יכולת עיבוד בגדלים שונים, עם יכולת מיוחדת לתת מענה לרכיבים מזעריים, תוך שימוש במקדחים של עד 0.2 מ"מ.
צוות הסדנה בעל ניסיון בביצוע עבודות ופתרונות כרסום למוצרים לתעשיות עתירות ידע, מכלים רפואיים לניתוח ועד לתאי דלק חשמליים לתעשיות הרכב.
חריטה

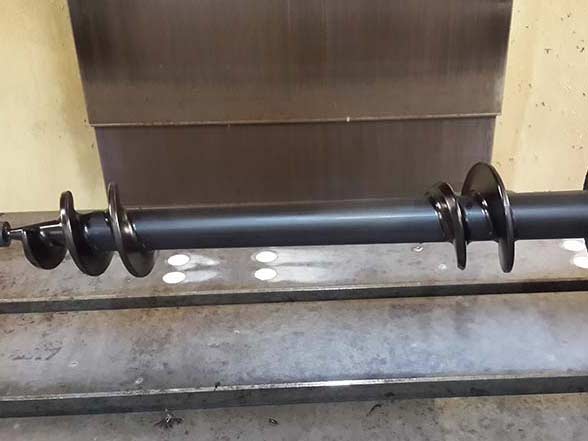

הסדנה מעניקה שירותי חריטה לייצור חלקים גליליים ועגולים באורכים ובקטרים שונים ברמת דיוק גבוהה ועם טיבי שטח גבוהים.
אנו מייצרים מוצרים בקטרים של 2 מ"מ ועד 200 מ"מ ובאורך של עד 450 מ"מ.
חריטה משולבת כרסום

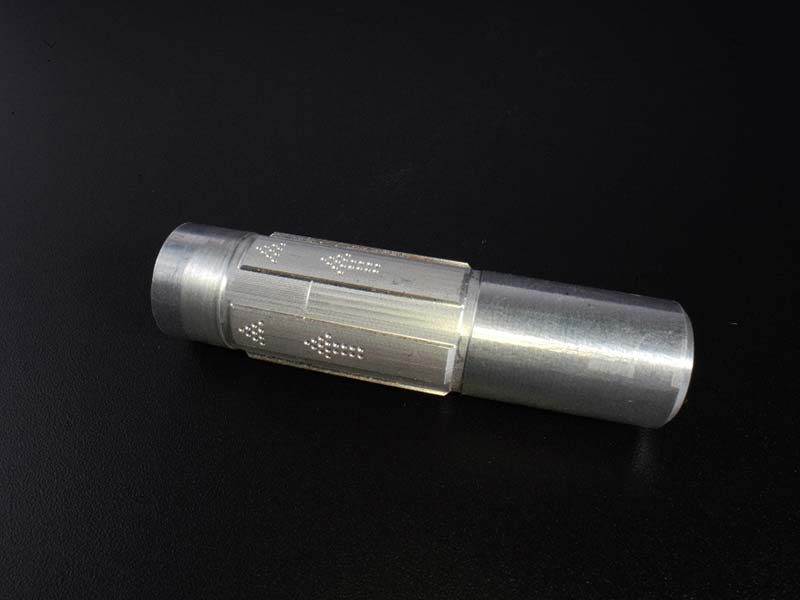

לסדנה המכנית מרכז עיבוד ייחודי המאפשר חריטה משולבת כרסום ב-CNC, ליצור חלקם בעלי צורניות מורכבת, למשל חלקים גליליים המשלבים צורות מרובעות, בדפינה אחת ברמת דיוק גבוהה.
מחלקת החריטה שלנו מעניקה פתרונות חריטה ממוחשבת וחריטה משולבת כרסום במגוון חומרים של חלקים בודדים ושל סדרות יצור.
מידע למתחילים בתחום
מה הוא עיבוד שבבי ב-CNC?

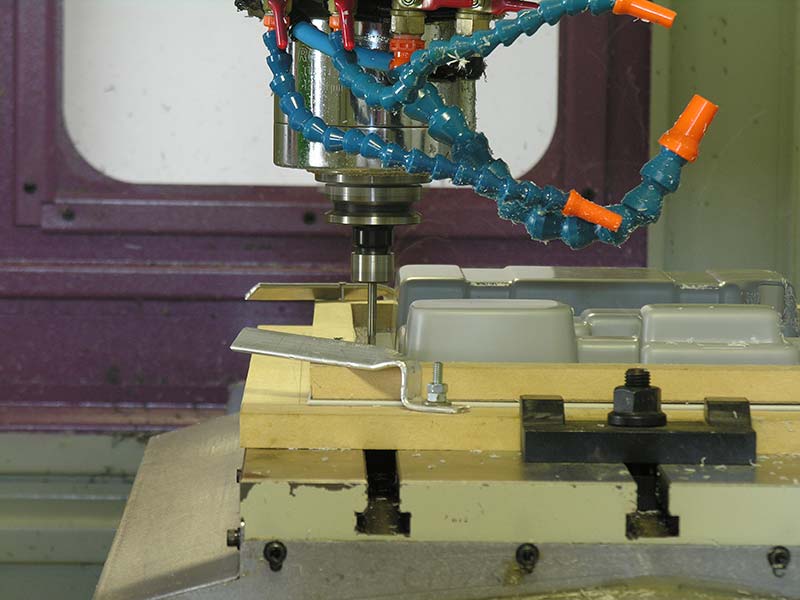

עיבוד שבבי הינו תהליך עיבוד בו מתבצעת הסרה מדויקת של חומר באמצעות כרסום, מגוש מרובע או גלילי ולוחות קשיחים של חומר גלם. כיום העיבוד השבבי מתבצע בצורה ממוחשבת Computer Numeric Control (CNC) במרכזי עיבוד. תהליך העבודה מתבסס על קובץ של חלק ו/או הרכבה המגיעים מהלקוח. צוות הסדנה מתכנן את תהליך הכרסום ומתכנת קוד להפעלת המכונה. המכונה כוללת ראשי עיבוד ומקדחים המוחלפים אוטומטית לפי שלבי הייצור של הרכיב הספציפי. טכנולוגיה זו משמשת לעיבוד של כמעט כל הצורות הגאומטריות ומאפשרת להגיע לתוצאות בעלות דיוק רב.

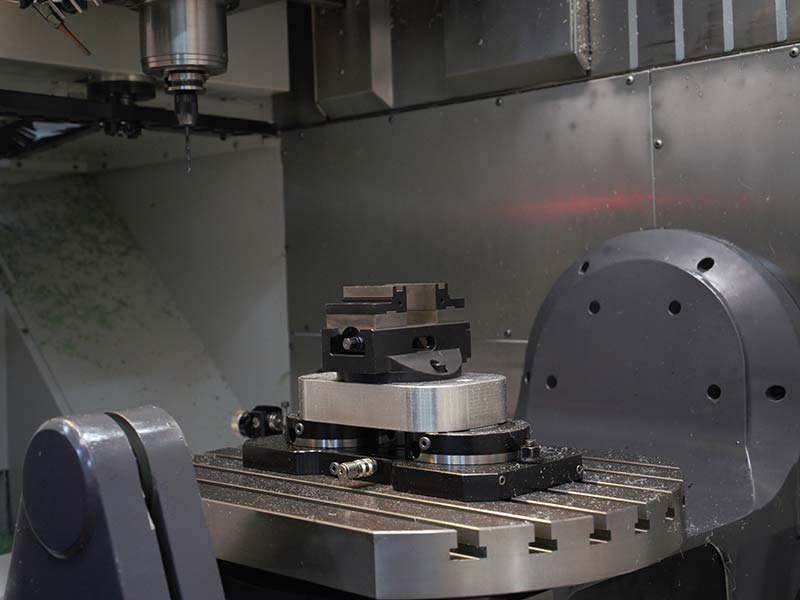

כרסום - כרסום בCNC מאפשרת עיבוד מדוייק ליצירה של צורות גיאומטריות מורכבות. בכרסום, חומר הגלם מקובע לשולחן העבודה במכונה והכרסום נע סביבו ומסיר את חומר הגלם כדי להגיע לצורה הנדרשת.
חריטה - החריטה מאפשרת לתת מענה אופטימלי לייצור חלקים גליליים ועגולים באורכים ובקטרים שונים ברמת דיוק גבוהה ועם פני שטח איכותיים. תהליך החריטה מתבצע על ידי סיבוב מהיר של חומר הגלם וכלי החריטה מוצמד אליו ומסיר שבבים תוך כדי סיבוב חומר גלם, כדי להגיע לצורה ולמידה הנדרשת.
חריטה משולבת כרסום - מחרטה מכרסומת מאפשרת שילוב של כרסום וחריטה בו ניתן לסובב את חומר הגלם סביב ציר המחרטה כדי ליצר צורות עגולות או גליליות ובנוסף ניתן לבצע כרסום ליצור צורות מרובעות.
כדי ליצר חלקים בCNC יש להכין קובץ CAD מפורט ושרטוט של החלקים ליצור. תכנת מקצועי מנתח את השרטוט, מייבא את המידע לתוכנה מיוחדת ומתכנן את פעולת מרכזי העיבוד השבבי.
